輕便、安全、高效，多功能電動葫蘆控制器!

本控制器一般在流動演出和舞臺搭建場合使用，可實現單臺電動葫蘆獨立控制和多臺電動葫蘆同時控制，操作簡單，采用大功率交流接觸器，保證切換安全可靠。

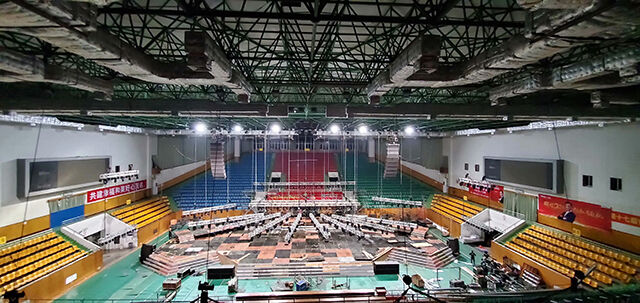

電動葫蘆控制器現場使用圖

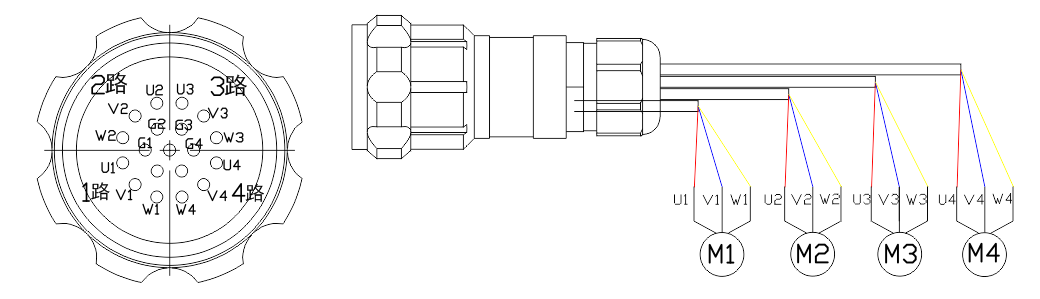

19芯-線框解析圖

一、功能介紹

CM-416電動葫蘆控制器適用于電動葫蘆的多臺同步控制或單臺電動葫蘆的控制。最大同時可控制4臺；此控制器能對電動葫蘆實行單臺升降和多臺同步升降，同步性能好。
二、線路連接

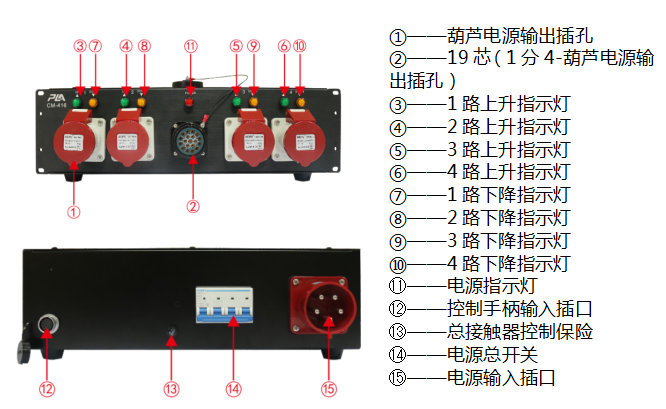

2.1 主電源線聯入由32A防水連接器接入“ POWER INPUT”?插座內，接通主電源。打上電源開關“ POWER SWITCH”?；如果有電接入，電源指示燈“ POWER ”?同時亮起。

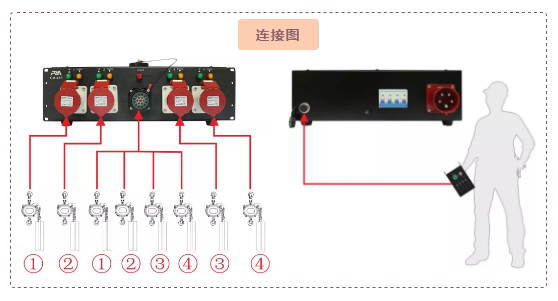

2.2 各個電動葫蘆的控制線編好號后分別插入①接線插孔（4*16A防水插頭），一條線只能接一個電動葫蘆。在接線過程中注意連接葫蘆的延長線要線序要對應好，避免每臺葫蘆的相序都不同。

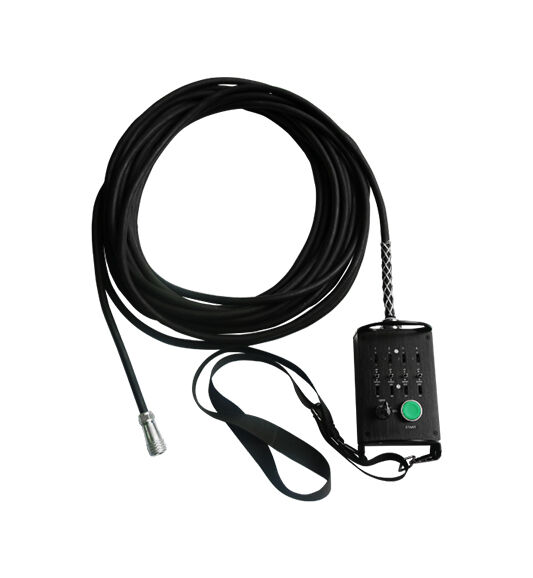

2.3 電動葫蘆手柄控制器連接線與主機的“CONTROL”?相連。

三、電動葫蘆控制


※ 鑰匙開關控制各路電動葫蘆的控制電源；
※ 按下起動按鈕“START”，啟動電源；
※ 各路葫蘆的控制電源開關，即：要用到這一路葫蘆，就將這一路的控制電源開關打到“ON”位置。
※ 各路葫蘆的方向選擇開關，即：開關打到“UP”位置時，對應的這一路葫蘆上升，主機相對的方向指示燈亮起；開關打到“DOWN”位置時，對應的這一路葫蘆下降，主機相對的方向指示燈亮起；開關打到中間 位置時，對應的這一路葫蘆停止；
※ 各路葫蘆的反向選擇開關，正常情況下各路葫蘆的反向選擇開關都打到“+”的位置；當出現葫蘆運動方向與方向選擇開關的控制方向相反時，才將對應的反向選擇開關打到“－”的位置，以修正葫蘆運動方向。
3.1 單臺葫蘆升降
    選擇1路單臺葫蘆的上升和下降，將1路的控制電源開關打到“ON”位置，其它控制電源開關打到“OFF”位置；再拔動方向選擇開關，打到“UP”位置時，主機對應的1路方向指示燈上升（綠色）會亮起；開關打到“DOWN”位置時，主機對應的1路方向指示燈下降（黃色）會亮起。選定方向后，按下起動按鈕“START”就可實現葫蘆的上升或下降。其它單路的葫蘆控制與1路操作方法相同。
3.2 多臺葫蘆同時控制
    連接好多臺葫蘆的電源線和控制線后，將控制電源開關打到“ON”位置,多臺就選多個，再拔動方向選擇開關，多臺就選多個，數量由需要控的葫蘆數量而定。要同時上升就將方向選擇開關全部打到“UP”位置，全部都是上升燈（綠）亮，選定好了后再按下起動按鈕“START”，此時葫蘆就會全部上升。下降時只要將方向選擇開關全部打到“DOWN”位置，并且下降燈（黃）亮，再按下起動按鈕“START”就可以實現下降了。
四、注意事項
4.1 控臺在使用時要干燥并且淋不到雨的地方。
4.2 進行升降操作時現場必須有一個指揮人員，觀察音箱或者燈架在上升和下降過程中的運行情況，發現問題即時停止。
4.3 停止運行后選擇開關和運行開關要解除，防止誤操作。
4.4 升降完畢后解除選擇開關、關閉總開關、斷開總電源。

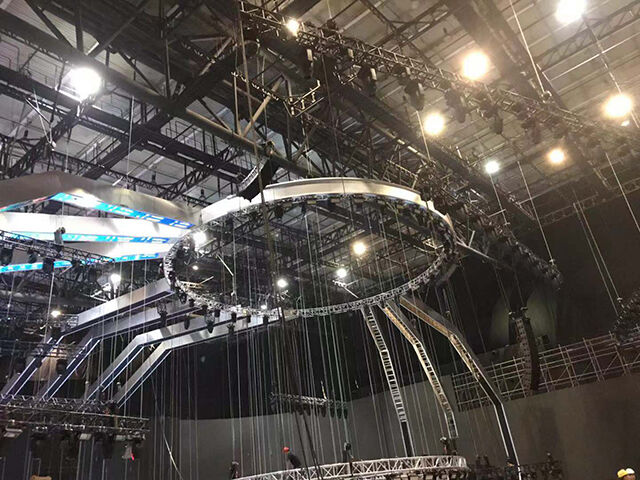

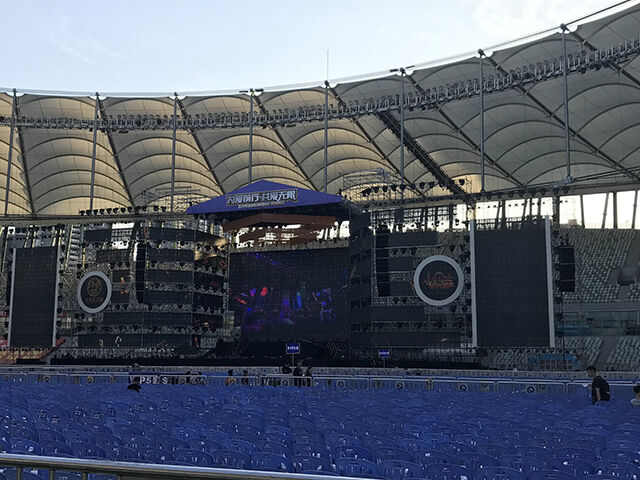

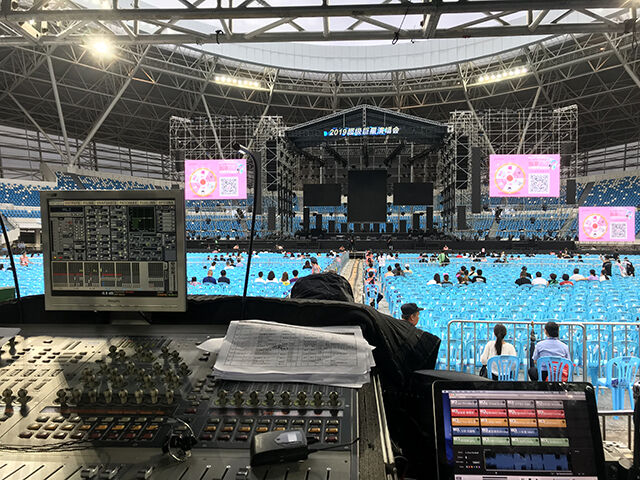

現場應用圖
